一体化智能解决方案——集成太阳能、逆变器、电池、热泵、电动汽车充电器和智能控制。为您的智能家居实现自主思考、控制和优化。
| 三相智能逆变器 | |
|---|---|
| 保护功能 | |
| 防孤岛保护 | 集成 |
| 交流输出过流保护 | 集成 |
交流短路保 | 集成 |
| 直流电弧故障保护 | 可选 |
| 内置直流开关 | 集成 |
| 直流反接保护 | 集成 |
| 光伏过压保护 | 集成 |
| 电池反接保护 | 集成 |
| 认证 | |
| 证书 | TUV |
| 并网标准 | VDE-AR-N-4105 |
| 安全/EMC标准 | IEC/EN62109-1/-2, IEC/EN61000-6-1/-2/-3/-4 |
| 特性 | |
| 光伏端口 | MC4连接器 |
| 电池端口 | 集成 |
| 交流端口 | 集成 |
| 通信方式 | RS485 |
| 产品型号 | TC-INV-3P-12K-EU | TC-INV-3P-15K-EU | TC-INV-3P-18K-EU | TC-INV-3P-20K-EU | TC-INV-3P-24K-EU |
|---|---|---|---|---|---|
| 直流输入 (光伏) | |||||
| 推荐最大光伏阵列功率 | 24kW | 30kW | 32kW | 40kW | 40kW |
| 最大可用光伏输入功率 | 19.2kW | 24kW | 28kW | 30kW | 30kW |
| 最大输入电压 | 1000V | ||||
| 额定输入电压 | 600V | ||||
| 启动电压 | 120V | ||||
| MPPT电压范围 | 120~950V | ||||
| 最大输入电流 | 4 x 16A | ||||
| 最大输入短路电流 | 4 x 20A | ||||
| MPPT数量/最大组串数 | 4-4 | ||||
| 电池 | |||||
| 电池电压范围 | 120~600V | ||||
| 最大充放电功率 | 12kW | 15kW | 18kW | 20kW | 24kW |
| 最大充放电电流 | 50A | ||||
| 通信方式 | CAN | ||||
| 交流输出 (并网侧) | |||||
| 额定输出功率 | 12kW | 15kW | 18kW | 20kW | 24kW |
| 最大视在输出功率 | 12kVA | 15kVA | 18kVA | 20kVA | 24kVA |
| 额定电网电压 | 3/N/PE,220V/380V,230V/400V | ||||
| 额定电网频率 | 50Hz/60Hz | ||||
| 额定电网切断电流(旁路/交流) | 18.2A/17.3A | 22.8A/21.7A | 27.3A/26A | 30.4A/28.9A | 36.5A/34.6A |
| 最大输出电流(旁路/交流) | 18.2A/17.3A | 22.8A/21.7A | 27.5A/26A | 30.4A/28.9A | 36.5A/34.6A |
| 功率因数 | >0.99 | ||||
| 总电流谐波失真 | <3% | ||||
| 交流输入 (并网侧) | |||||
| 额定输入功率 | 5/N/PE,220V/380V,230V/400V | ||||
| 输入电压范围 | 176~242/304~418/184~253/320~440V | ||||
| 最大输入电流 | 18.2A/17.3A | 22.8A/21.7A | 27.3A/26A | 30.4A/28.9A | 36.5A/34.6A |
| 额定电网频率 | 50Hz/60Hz | ||||
| 频率范围 | 45~55Hz/55~65Hz | ||||
| 交流输出 (离网侧) | |||||
| 额定输出功率 | 12kW | 15kW | 18kW | 20kW | 24kW |
| 最大视在输出功率 | 在1.05倍额定功率下连续运行，支持>1.05倍持续300ms。 | ||||
| 并网/离网切换时间 | <10ms | ||||
| 额定输出电压 | 3/N/PE,220V/380V,230V/400V | ||||
| 额定频率 | 50Hz/60Hz | ||||
| 额定输出电流(旁路/交流) | 18.2A/17.3A | 22.8A/21.7A | 27.3A/26A | 30.4A/28.9A | 36.5A/34.6A |
| 总电压谐波失真 | <3% | ||||
| 通用参数 | |||||
| 最大光伏不平衡负载能力 | 100% | ||||
| 最大单相负载容量 | 33% Rated Power | ||||
| 尺寸 (宽*高*深) | 730*520*270mm | ||||
| 重量 | 54Kg | ||||
| 拓扑结构 | 无变压器 | ||||
| 夜间自耗电 | <30W | ||||
| 环境温度/湿度 | >40℃，降额使用 | ||||
| 保护等级 | IP65 | ||||
| 噪声排放 (典型值) | 12kW(<55dB)/15/18/20/24kW(<55dB) | ||||
| 冷却方式 | 12千瓦（自然冷却）；15/18/20/24千瓦（智能风冷）； | ||||
| 最大工作海拔 | 最大海拔4000m，2000m以上降额（每升高100m降额1%） | ||||
| 产品型号 | 电池模块*1 | 电池模块*2 | 电池模块*3 | 电池模块*4 | 电池模块*5 | 电池模块*6 |
|---|---|---|---|---|---|---|
| 性能参数 | ||||||
| 系统额定电压 (VDC) | 500 | |||||
| 工作电压范围 (V) | 350~550 | |||||
| 电池额定电压 (V) | 28.8 | |||||
| 电池容量 (Ah) | 314 | 628 | 942 | 1256 | 1570 | 1884 |
| 电池额定容量 (kWh) | 9.04 | 18.08 | 27.1 | 36.17 | 45.2 | 54.2 |
| 最大输出功率 (W) | 4000 | 8000 | 12000 | 16000 | 20000 | 24000 |
| 最大输入功率 (W) | 4000 | 8000 | 12000 | 16000 | 20000 | 24000 |
| 最大持续充电电流 (高压侧) | 8 | 16 | 24 | 32 | 40 | 48 |
| 最大持续放电电流 (高压侧) | 8 | 16 | 24 | 32 | 40 | 48 |
| 最大持续充电电流 (电池侧) | 138 | 276 | 414 | 552 | 690 | 828 |
| 最大持续放电电流 (电池侧) | 138 | 276 | 414 | 552 | 690 | 828 |
| 充电电压 (高压侧) (V) | 500 | |||||
| 放电截止电压 (高压侧) (V) | 350 | |||||
| 充电电压 (电池 Side) (V) | 32.6 | |||||
| 放电截止电压 (电池侧) (V) | 22.5 | |||||
| 通用参数 | ||||||
| 保护等级 | IP65 | |||||
| 工作温度 (°C) | -20至40°C（40°C以上输出降额） | |||||
| 相对湿度 | 20%至95%（无冷凝） | |||||
| 最大工作海拔 (m) | 4000 | |||||
| 冷却方式 | 自然对流 | |||||
| 主动气溶胶灭火模块 | 集成 | |||||
| 低温加热功能 | 可选 | |||||
| 净重 (Kg) | 79±2 | 149±2 | 219±2 | 289±2 | 359±2 | 429±2 |
| 尺寸 (宽*深*高) | 750*270*240mm | 750*540*240mm | 750*810*240mm | 750*1080*240mm | 750*1350*240mm | 750*1620*240mm |

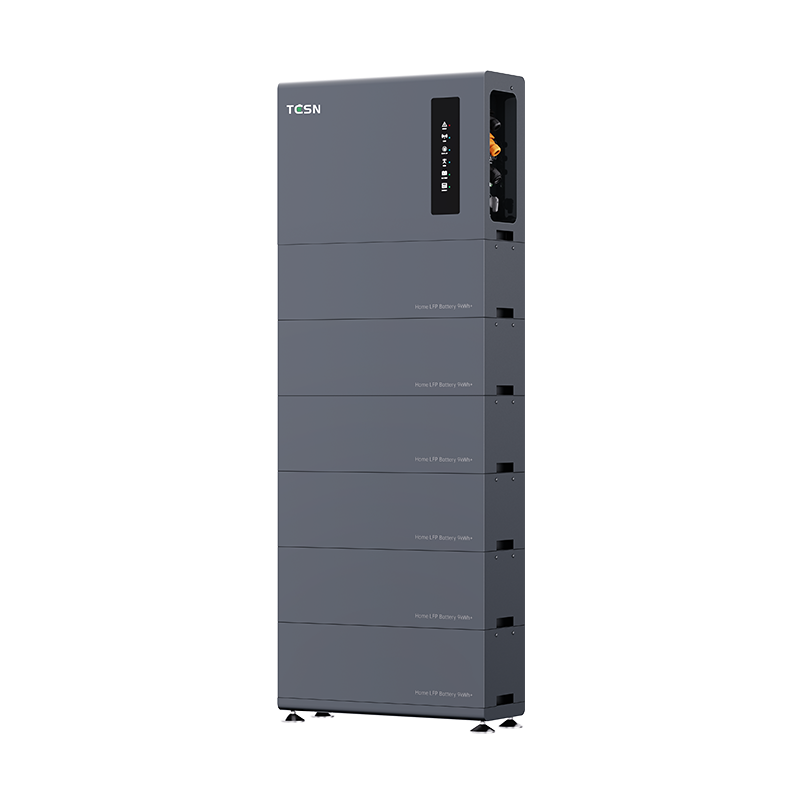

Merak S-HESS G 系列是一体化智能能源解决方案，集成太阳能、逆变器、电池、热泵、电动汽车充电器和智能控制。通过双向DCDC、模块化设计、精确电压调节和智能管理，为您的智能家居提供自主思考、控制和优化。
